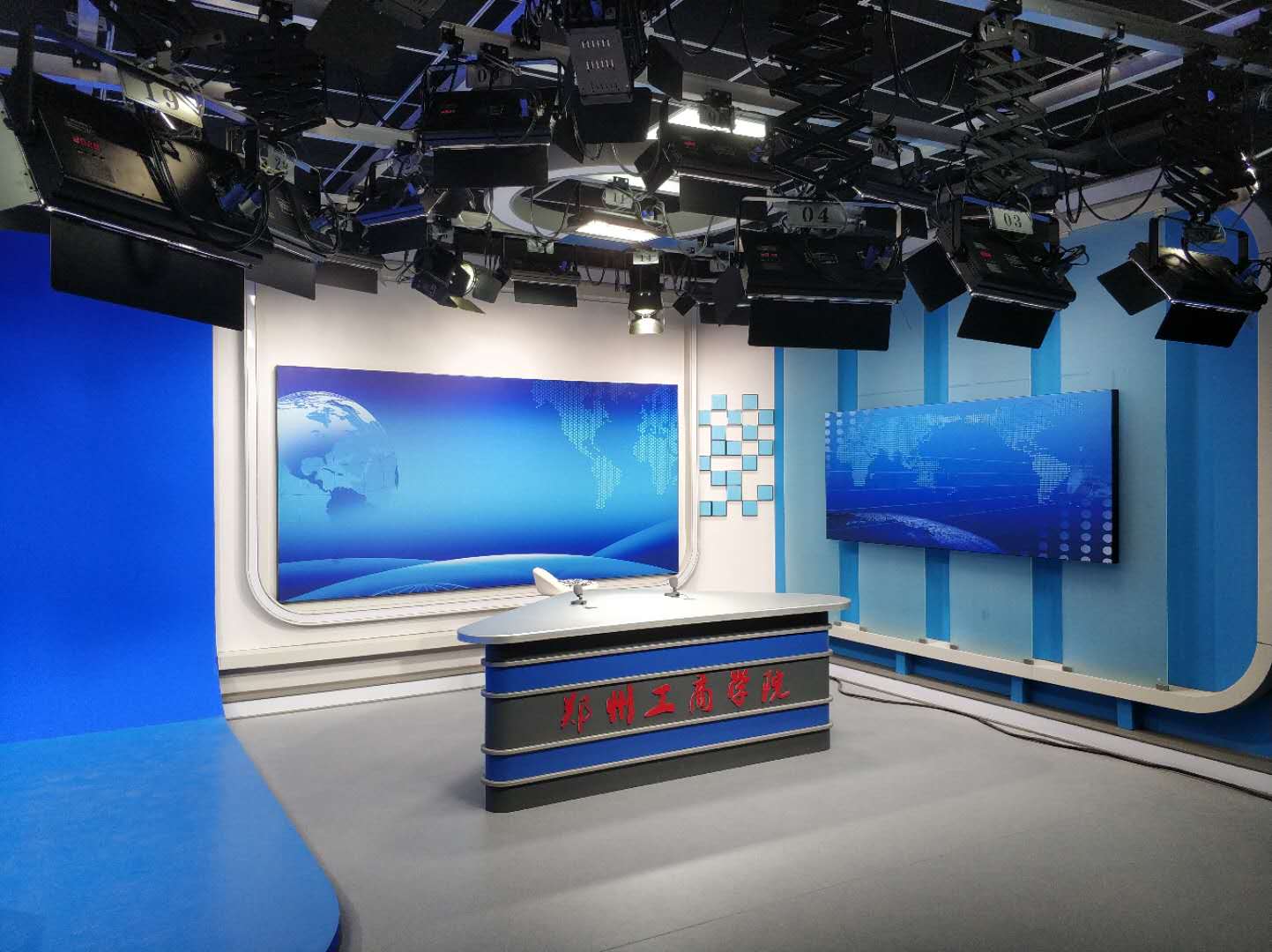

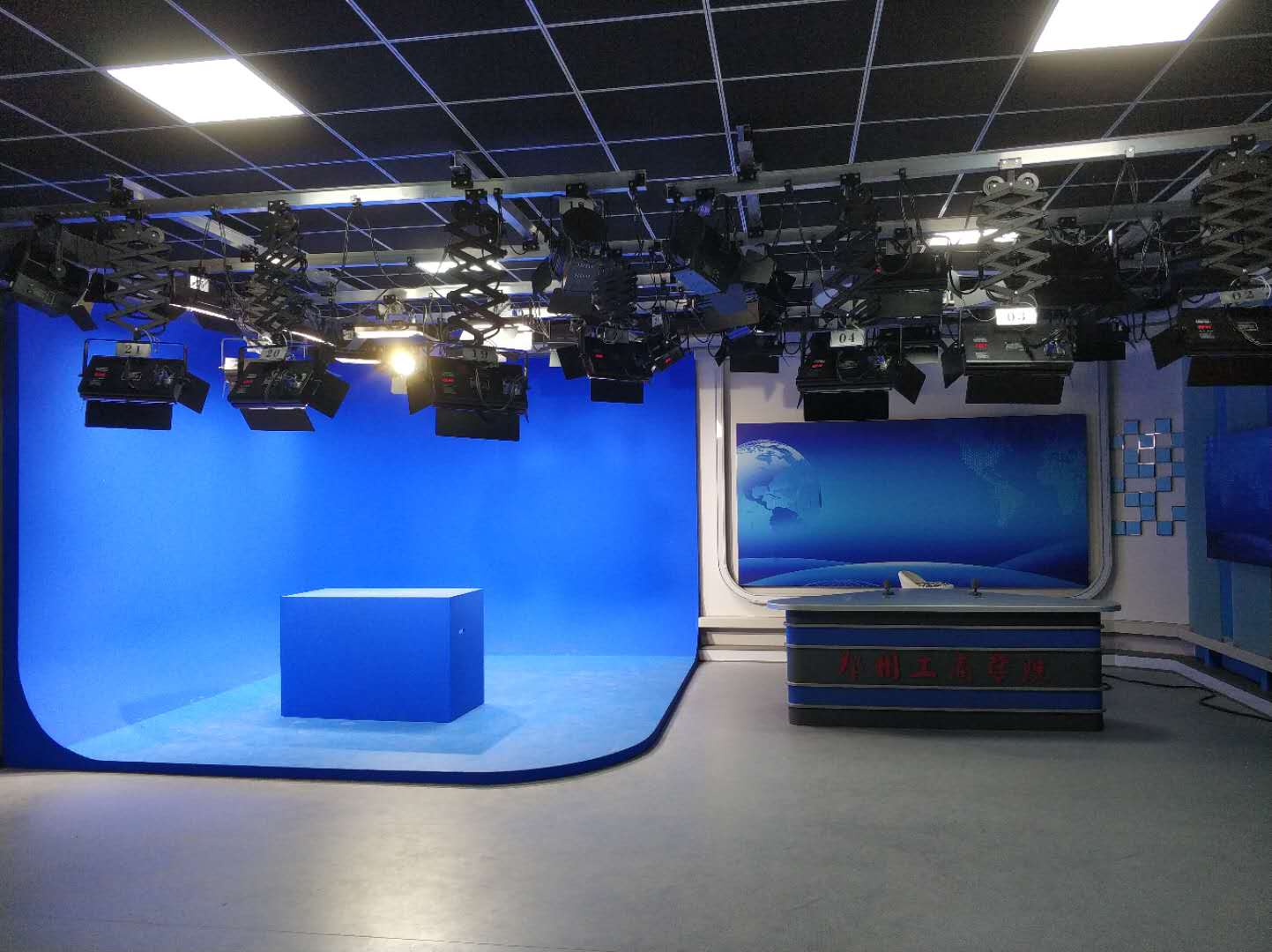

郑州工商学院演播厅
2018-10-11 00:00:00 来源: 点击:35139 喜欢:0
1、项目介绍
演播室系统主要是满足日常教学,以及学校对于精品节目的录制需求,根据学校及使用部门的要求,设计此次的演播厅方案。

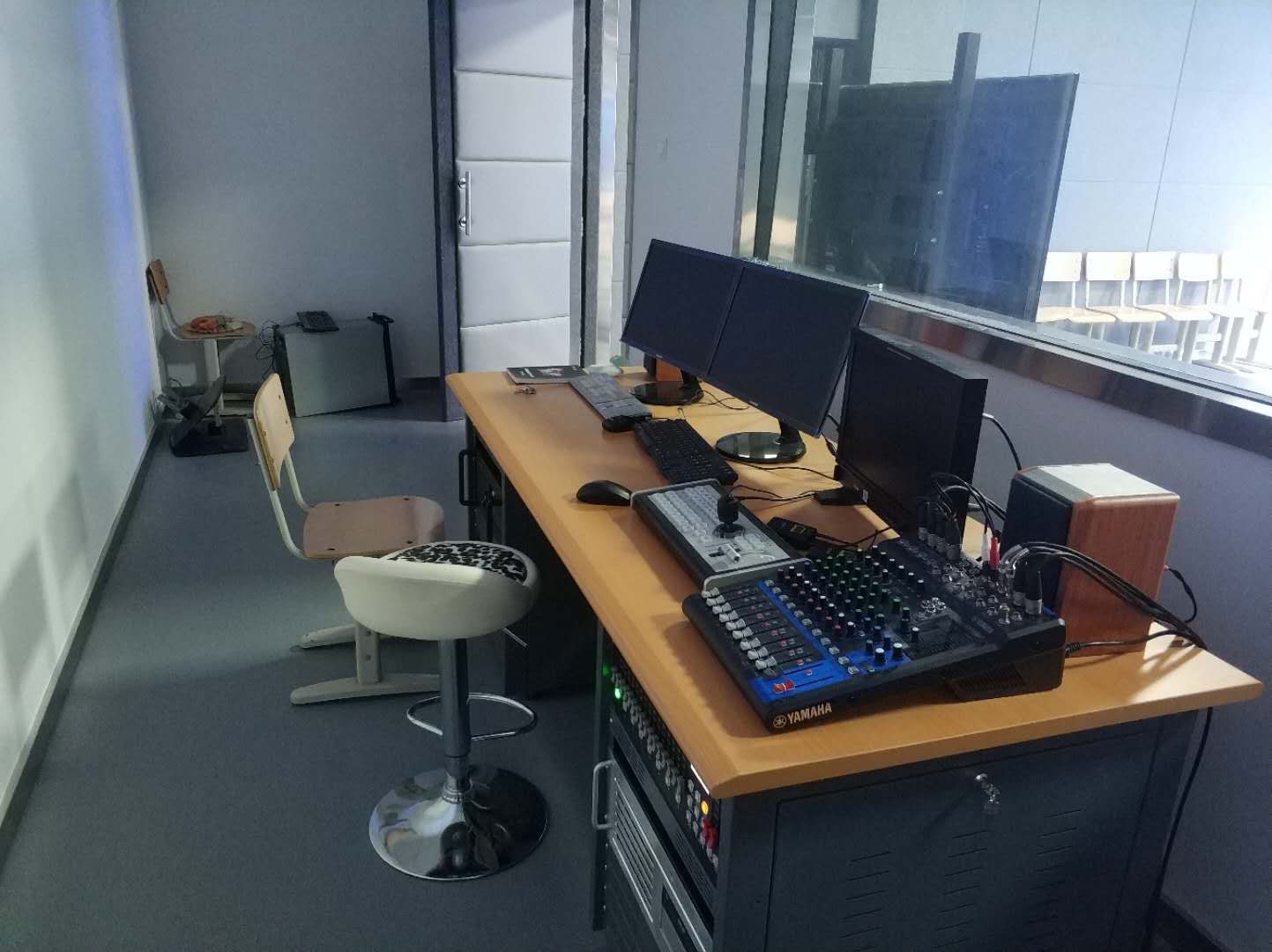

演播室系统主要包括:灯光系统、摄像系统、后台控制系统、演播台等
2、项目需求
专业声学装修设计说明
① 声学装修设计主要项目:
演播室,用于新闻录制、后期配音录制及播出。
声学装修设计主要内容要求:
1、提出演播室技术用房的主要声学技术指标,即最佳混响时间及混响频率特性及噪声评价曲线标准。
2、设计计算提出演播室技术用房内声学装修设计所需配置的总吸声量(吸声单位)。
3、提出声吸收及声扩散处理的设计配置方案,满足音质及装修的设计要求。
4、提出符合防火、装饰及声学要求的各类声学处理材料及其结构形式方案。
5、提出满足声学技术用房空气声及固体声隔绝的隔声设计要求及措施。
② 装修方案设计技术依据:
1、演播室有关建筑平面图。
2、GYJ26-86广电总局标《有线广播录、播音室声学设计规范和技术用房技术要求》。
3、GYJ42-89广电总局标《广播电视中心技术用房容许噪声标
4、GY33-88广电总局标《广播电视工程建筑设计防火标准》。
5、GYJ26-86广电总局标《录音室的混响时间及频率特性》。
③ 建声设计主要技术措施:
1.根据各演播室等技术用房的混响时间频率的特性及总吸声量的需要,并结合装修美观要求,在技术用房内墙面及天花将设计配置不同材料及形式的吸声结构,不同形式的声扩散体,使各技术用房达到预期的混响特性要求。
2.声学设计中对声吸收和声扩散处理的均采用分散和均匀配置的原则,既满足室内装修,又利于改善室内声场扩散特性。
3.所有设计所选用的隔声材料均满足阻燃、防火的特性,以达到消防规定的有关要求。
4.设计采用的隔声门要求隔声指数La30~35dB(演播室);隔声观察窗隔声指数要求La35~40dB。
④ 声学装修设计方案主要采用的隔声材料及吸声材料:
1.50、25系列木龙骨及其配套器材。
2.玻璃丝棉(密度18~24kg/m3,厚度数50mm)。
3.矿棉吸音板(板厚15mm)。
4.阻燃透声织物面料(幅宽1.2m~1.4m,氧指数32)。
5.九厘板及细木工板
6.弹性吸音簧
7.塑铝板
⑤ 演播室建声方案的配置:
1.演播室功能及建声设计要求:
A.功能:用于新闻、综艺节目的录制
B.建声设计要求:
最佳混响时间:T60=0.6±0.05秒(f=500-1KHZ)
混响特性:频率曲线基本平直
声场不均匀度:△Lp≤±3dB
本底噪声:NR≤20,△Lp≤±30dB(A)
